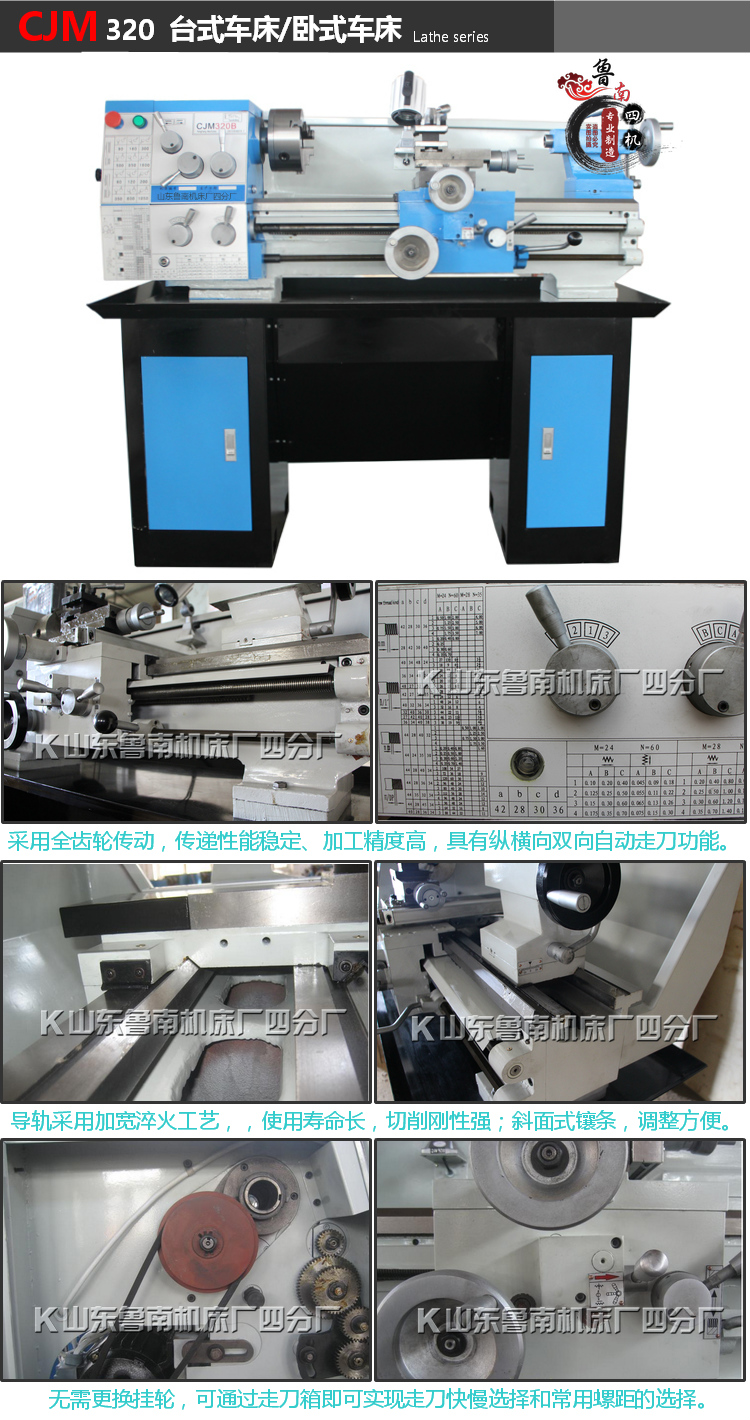

CJM320 臥式車床
CJM320B主要技術參數：
| 技術參數 | CJM320B | |
| 床身上最大工件回轉直徑 | 320㎜ | 12.6″ |
| 最大工件長度 | 600㎜ | 23.62″ |
| 中拖板上最大工件回轉直徑 | 200㎜ | 7.87″ |
| 主軸通孔直徑 | 38㎜ | 1.49″ |
| 主軸錐孔 | No.5 | |
| 主軸轉速級數 | 12 | 60—1600r/r.p.m |
| 刀架最大橫向行程 | 160㎜ | 6″ |
| 小刀架最大縱向行程 | 100㎜ | 3.94″ |
| 加工螺紋種數 | 22 | 45 |
| 加工螺紋螺距范圍 | 0.2－7㎜ | 21/2－48 1/n″ |
| 加工模數螺紋種數 | 21 | |
| 加工螺紋螺距范圍 | 0.2－3.5㎜ | |
| 加工徑節螺紋種數 | 31 | |
| 加工螺紋螺距范圍 | 8－120 1/n″ | |
| 主軸每轉刀架的縱向進給量 | 0.1－1.4mm/r | 0.0039—0.0551″/r |
| 主軸每轉刀架的橫向進給量 | 0.045－0.6mm/r | 0.00177—0.0236″/r |
| 尾架套筒的最大移動量 | 80mm | 3.15″ |
| 尾座套筒錐孔 | No.3 | |
| 電機 | 750W/380V/50HZ | |
| 毛/凈重 | 450/390㎏ | |
| 外形尺寸 (長×寬×高) | 1370×685×1360 | 54″×27″×53.5″ |
| 包裝箱尺寸 (長×寬×高) | 1470×770×1470 | 58″×30″×58″ |
| 隨機附件 | 特殊附件 | ||
| 三爪卡盤 | φ160㎜ | 底柜油盤 | 1 SET |
| 三角皮帶A＃800 | φ800㎜ | 中心架 | 1 SET |
| 呆頂尖 | NO.3、NO.5 | 跟刀架 | 1 SET |
| 刀架扳手 | 1PC | 組合車刀 | 5PC/1SET |
| 內六角扳手 | 4#、5#、6# | 活絡頂尖 | No.3 |
| 雙頭呆扳手 | 12－14、17－19 | 冷卻泵 | 1 SET |
| 后擋板 | 1PC | 特殊掛輪 | 10PC/1SET |
| 隨機掛輪 | 4PC/1SET | 花盤 | φ160㎜/φ200㎜ |
| M、N 掛輪 | 4PC/1SET | 四爪卡盤 | φ160㎜/φ200㎜ |
| 工作燈 | 1PC | 過渡盤 | φ160㎜/φ200㎜ |
車床的操作須知：
■機床運轉時，嚴禁戴手套操作；嚴禁用手觸摸機床的旋轉部分；嚴禁在車床運轉中隔著車床傳送物件。裝卸工件，安裝刀具，加油以及打掃切屑，均應停車進行。清除鐵屑應用刷子或鉤子，禁止用手清理。
■機床運轉時，不準測量工件，不準用手去剎轉動的卡盤；用砂紙時，應放在銼刀上，嚴禁戴手套用砂紙操作，磨破的砂紙不準使用，不準使用無柄銼刀，不得用正反車電閘作剎車，應經中間剎車過程。
■ 加工切削時，停車時應將刀退出。切削長軸類須使用中心架，防止工件彎曲變形傷人；伸入床頭的棒料長度不超過床頭立軸之外，并慢車加工，伸出時應注意防護。
■機床運轉時，操作者不能離開機床，發觀機床運轉不正常時，應立即停車，請維修工檢查修理。當突然停電時，要立即關閉機床，并將刀具退出工作部位。
■工作結束時，應切斷機床電源或總電源，將刀具和工件從工作部位退出，清理安放好所使用的工、夾、量具，并清掃機床。
