X5032K 立式銑床

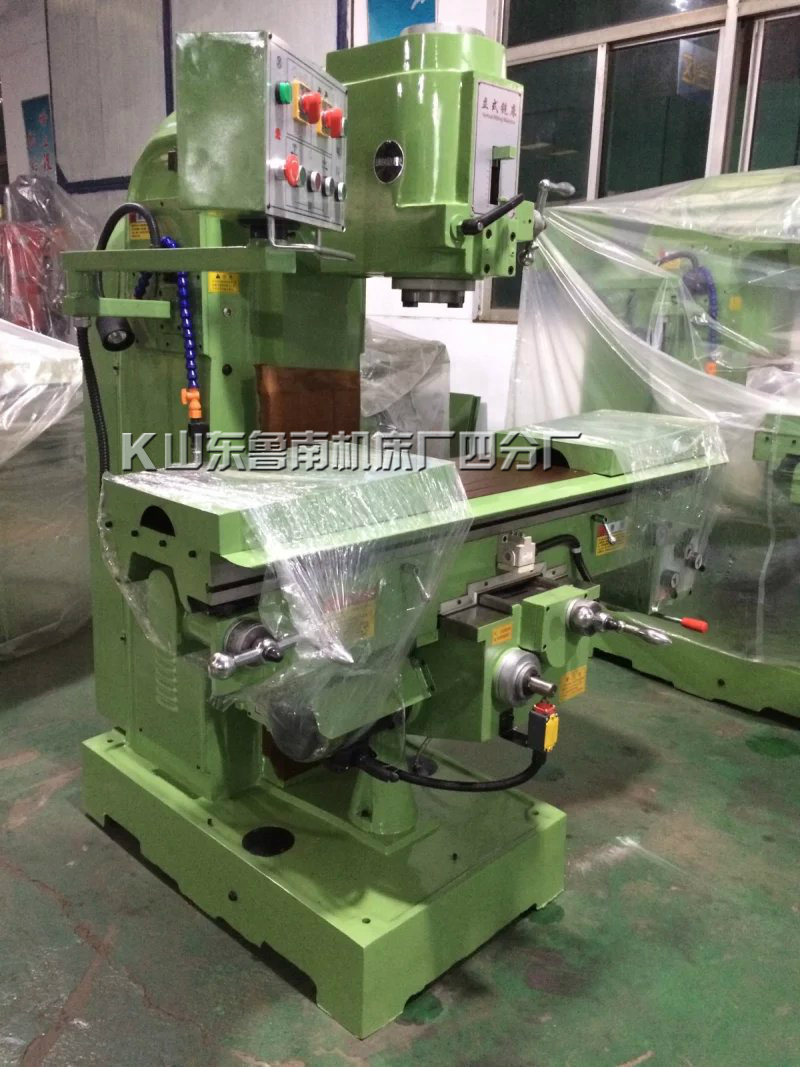

X5032K立式升降臺銑床
主要結構特點：
●高強度“大彎脖”式床身使該銑床切削能力更強，穩定性更高，造型更大氣。
●主電機采用無級調速，功率大，動力強勁。
●主軸套筒可手動微進給，行程可達70mm。
●X、Y、Z三方向均可手動和機動進給。
●可配置銑床附件，如分度頭.數顯尺。
主要技術參數
|
主要技術參數 |
X5032K |
| 主軸錐度 | 7;24 ISO50 |
| 主軸端面至工作臺距離 | 60~500 |
| 主軸孔中心至立柱表面距離 | 325 |
| 主軸轉速范圍(r.p.m) | 40--1300 |
| 工作臺尺寸 | 1500×320 |
| 工作臺行程 | 800×320 |
| 電動機功率 | 3 |
| 外型尺寸 | 2200×2600×1880 |
| 機床重量 | 2100 |
操作規程
1.操作人員應熟悉本機的性能、結構等，并要遵守安全和交接班制度。
2.工作前應嚴格按照潤滑規定進行注油，并保持油量適當、油路暢通、油標醒目，油杯、油線、油氈等清潔。
3.檢查主軸、滑座、升降臺、走刀機構、各手柄位置是否正常、靈活，再空運轉10min左右，確認各部動作正確后才能開始工作。
4.運轉中禁止變速和測量工作。
5.禁止用機動對刀或上刀，不準在工作臺上敲打和校正工件，工作臺上不準放置雜物。
6.正確安裝刀具，刀桿錐面及錐肩平面清潔無毛刺，錐度必須相符，合理選用刀具和切削用量，經常檢查刀具的緊固及磨損情況。
7.銑削過程中，刀具未退離工件前，不得停車，遇有緊急情況需停車時，應先將刀具退離工件。
8.工作中經常注意運轉情況，保持各互鎖、限位、進給等機構準確可靠，發現異?，F(xiàn)象，及時檢查處理。
9.工作臺縱向工作時，應將橫向和垂直方向鎖緊，橫向工作時，應將縱向和垂直方向鎖緊。
10.繼續加工未完成的工件時，應認真檢查工件及刀具裝夾情況。確認正常后在進行工作。
11.工作后必須檢查、清掃設備導軌面鐵銷，做好日常保養工作。
